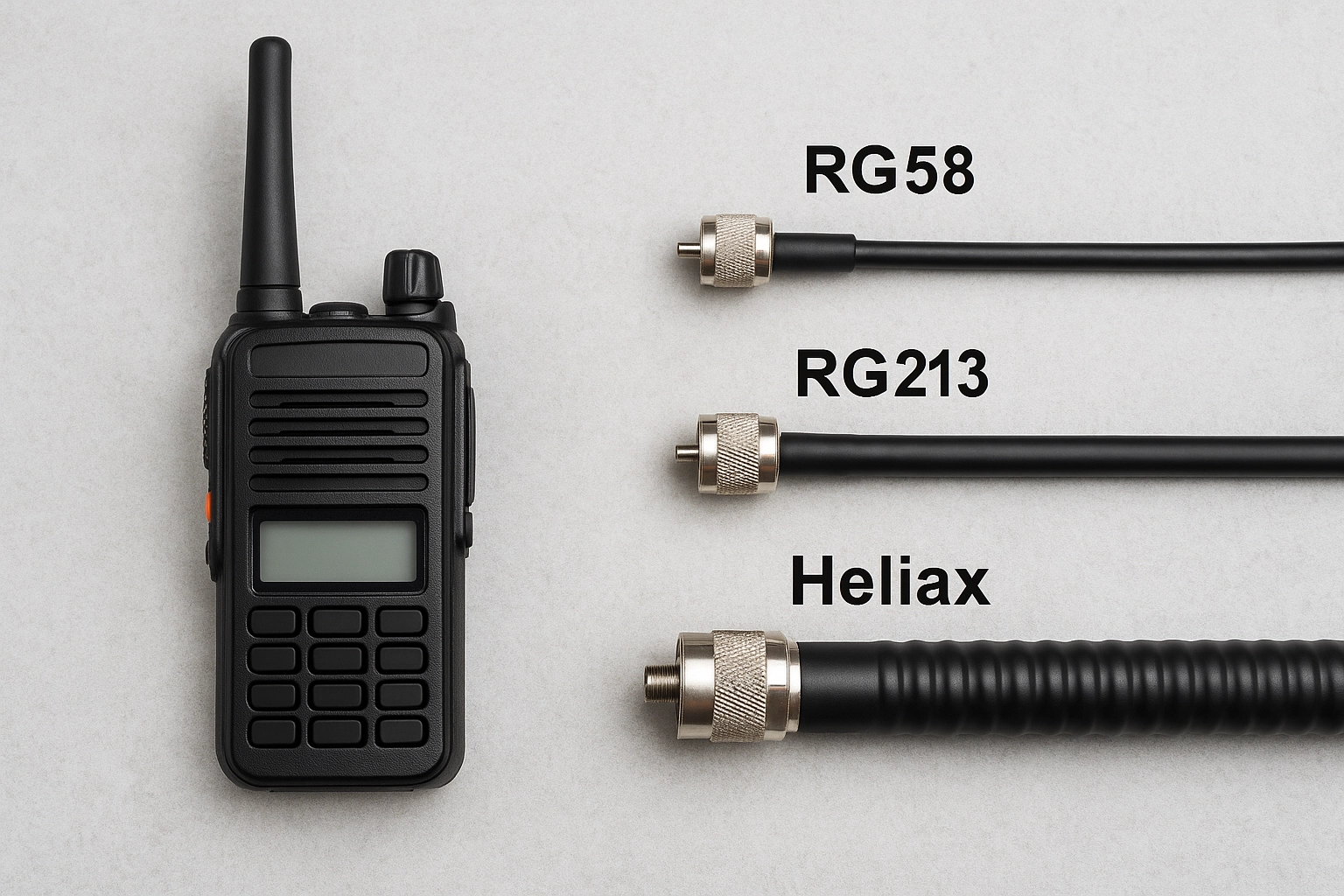

کابل های پرمصرف در تجهیزات بی سیم؛ بررسی فنی RG58، RG213 و هلیاکس
یکی از ارکان اصلی در راهاندازی سیستمهای رادیویی، انتخاب صحیح خط انتقال یا همان فیدر است. بسیاری از کاربران تصور میکنند تنها با خرید یک دستگاه بیسیم قدرتمند، برد عالی خواهند داشت؛ اما غافل از اینکه انتخاب اشتباه کابل آنتن میتواند تمام توان خروجی دستگاه را به هدر داده و کیفیت صدا را به شدت کاهش دهد.
در این مقاله، سه مدل از پرکاربردترین خطوط انتقال شامل RG58، RG213 و هلیاکس را بررسی میکنیم تا بدانید کدام یک برای نیاز شما مناسبتر است.
چرا انتخاب نوع کابل مهم است؟
در سیستمهای مخابراتی، هدف انتقال سیگنال با کمترین افت (Loss) ممکن است. هرچه فرکانس کاری بالاتر و مسافت طولانیتر باشد، سیگنال بیشتر تضعیف میشود. سه مدل کابل که بیش از همه در تجهیزات بیسیم استفاده میشوند عبارتند از: RG58، RG213 و هلیاکس. در ادامه هر کدام را به تفکیک بررسی میکنیم.
۱. بررسی کابل RG58؛ گزینه اقتصادی و منعطف
این مدل یکی از رایجترین گزینهها در بازار است که به دلیل قیمت پایین و در دسترس بودن، محبوبیت زیادی دارد. امپدانس این مدل ۵۰ اهم است و قطری حدود ۵ میلیمتر (شبیه به خودکار) دارد.
ویژگیهای فنی:
-
انعطافپذیری بالا: به راحتی خم میشود و برای عبور از درز درب خودرو یا فضاهای تنگ عالی است.
-
تلفات سیگنال: در متراژهای بالا افت سیگنال زیادی دارد.
-
قیمت: بسیار مقرونبهصرفه است.
موارد کاربرد:
از این کابل معمولاً برای ساخت پچکورد (رابطهای کوتاه بین دستگاه و SWR متر) یا در خودروهای سبک که فاصله آنتن تا دستگاه کمتر از ۵ متر است، استفاده میشود. همچنین برای واکیتاکیهای دستی که نیاز به آنتن اکسترنال موقت دارند، گزینهای ایدهآل است.
۲. بررسی کابل RG213؛ استاندارد حرفهای
اگر به دنبال تعادل بین قیمت و کارایی هستید، RG213 انتخاب بهتری است. این مدل با قطری حدود ۱۰ میلیمتر (دو برابر مدل قبلی)، دارای شیلد قویتر و مغزی ضخیمتری است که باعث میشود تلفات کمتری داشته باشد.
ویژگیهای فنی:
-
تلفات پایین: برای فرکانسهای VHF و UHF عملکرد بسیار بهتری نسبت به سری ۵۸ دارد.
-
تحمل توان بالا: برای دستگاههای پرقدرت و ایستگاهی مناسب است.
-
مقاومت فیزیکی: روکش ضخیم این کابل آن را در برابر شرایط آب و هوایی و سایش مقاوم میکند.
موارد کاربرد:
این مدل برای بیسیمهای ایستگاهی (Base Station)، خودروهای سنگین و کامیونها که نیاز به سیمکشی طولانیتری دارند، و همچنین نصبهای نیمهحرفهای در فضای باز استفاده میشود.
۳. بررسی کابل هلیاکس (Heliax)؛ قهرمان فواصل طولانی
در پروژههای مخابراتی حساس و دکلهای مرتفع، مدلهای معمولی پاسخگو نیستند. در اینجا هلیاکس وارد میدان میشود. این مدل که به «هارد لاین» نیز معروف است، به جای شیلد بافته شده، از یک لوله مسی یکپارچه و موجدار (Corrugated) استفاده میکند.
ویژگی های فنی:
-
کمترین میزان افت: تقریباً هیچ رقیبی در انتقال سیگنال بدون تلفات ندارد.
-
شیلدینگ ۱۰۰٪: ایزولاسیون کامل در برابر نویزهای محیطی.
-
ساختار نیمه سخت: انعطافپذیری کمی دارد و خم کردن آن دشوار است.
موارد کاربرد:
استفاده از این کابل مخصوص دکلهای مخابراتی مرتفع، تکرارکنندهها (Repeater) و مراکز فرماندهی است که طول مسیر سیمکشی زیاد بوده و حفظ کیفیت ارتباط حیاتی است.
جدول مقایسه کابل های پرمصرف در تجهیزات بیسیم
برای انتخاب راحتتر، ویژگیهای کلیدی را در جدول زیر مشاهده کنید:
| نوع | ضخامت | میزان تلفات | انعطافپذیری | کاربرد اصلی |
| RG58 | نازک | زیاد | عالی | خودرویی سبک / طول کوتاه |
| RG213 | متوسط | کم | متوسط | ایستگاهی / نیمه حرفهای |
| Heliax | ضخیم | بسیار ناچیز | کم (سخت) | دکلهای مخابراتی / حرفهای |
جمعبندی نهایی
انتخاب بین RG58، RG213 و هلیاکس کاملاً به نوع پروژه شما بستگی دارد. اگر یک کاربر معمولی با بیسیم دستی یا خودرویی هستید، مدلهای RG کار شما را راه میاندازند؛ اما اگر قصد راهاندازی یک ایستگاه مرکزی با دکل مرتفع را دارید، حتماً سراغ هلیاکس بروید.
فراموش نکنید که کیفیت نهایی سیستم شما، به اندازه ضعیفترین حلقه زنجیر ارتباطی شماست. خرید کابل مرغوب و اورجینال، سرمایهگذاری برای داشتن صدایی شفاف و بردی طولانی است.
ارتباط نوآور ساحل؛ مرجع تخصصی فروش و مشاوره انواع تجهیزات بیسیم و لوازم جانبی مخابراتی در ایران.
دراین بخش مقالات تخصصی مربوط به کابل ها، منتشر می شود.
کارشناسان ارتباط نوآور ساحل تلاش می کنند جدیدترین آموزش ها و راهنماهای انتخاب آکابل مناسب را دراختیار کاربران قرار دهند
سوالات متداول در مورد کابل و کانکتور
. ۱. بهترین کابل برای سیستمهای VHF و UHF کدام است؟
پاسخ: بستگی به طول مسیر و افت سیگنال داره. برای مسیرهای کوتاه RG58 مناسبه، اما برای مسیرهای بلندتر معمولاً LMR400، RG213 یا کابل هلیاکس بهخاطر افت کم انتخاب بهتریه.
۲. تفاوت کابل RG58 و RG213 چیه؟
پاسخ: RG213 قطر بیشتر، توان انتقال بالاتر و افت سیگنال کمتری داره و برای نصبهای حرفهای و طولانی بهتره.
۳. چرا باید از کابل LMR400 استفاده کنیم؟
پاسخ: افت سیگنال خیلی کمی داره، انعطافپذیره و برای آنتنهای بیسیم، ریپیترها و لینکهای RF خیلی پرکاربرده.
۴. چه زمانی باید از کابل هلیاکس استفاده کنیم؟
پاسخ: وقتی که طول کابل زیاده یا کمترین افت سیگنال اهمیت داره، مثل دکلهای مخابراتی، ایستگاههای پایه و سیستمهای حرفهای.
۵. چگونه کانکتور مناسب کابل را انتخاب کنیم؟
پاسخ: کانکتور باید دقیقاً با نوع و قطر کابل و همچنین نوع دستگاه سازگار باشد. مثلاً کانکتور N مخصوص LMR400 با کانکتور N مخصوص RG58 یکسان نیست.
۶. رایجترین کانکتورها در تجهیزات VHF و UHF کداماند؟
پاسخ: N Type، UHF یا PL259، BNC، TNC و SMA. ۷.
آیا کیفیت کانکتور روی عملکرد سیستم تأثیر دارد؟
پاسخ: بله، کانکتور بیکیفیت یا نصب نادرست اون باعث افزایش افت سیگنال، بالا رفتن VSWR و کاهش کیفیت ارتباط میشه.
۸. حداکثر طول مجاز کابل آنتن چقدره؟
پاسخ: عدد ثابتی وجود نداره. هر چه کابل بلندتر باشه افت سیگنال بیشتر میشه. برای مسیرهای طولانی بهتره از کابلهای کمافت مثل LMR400 یا هلیاکس استفاده بشه.
۹. تفاوت کابل RG213 و LMR400 چیه؟ پاسخ: هر دو کمافت هستند اما از نظر ساختار، برند، انعطافپذیری و مشخصات فنی تفاوت دارند. انتخاب بین آنها به نوع پروژه، بودجه و شرایط نصب بستگی داره.
10. چطور عمر کابل و کانکتور را افزایش دهیم؟
پاسخ: از کانکتور استاندارد استفاده کنید، اتصالات رو در فضای باز با نوار آببندی مناسب محافظت کنید، از خم شدن بیش از حد کابل جلوگیری کنید و بهصورت دورهای اتصالات رو بررسی کنید.
