SWR چیست؟
مقدمه:
اگر از بیسیم، آنتن، ریپیتر یا تجهیزات مخابراتی استفاده میکنید، احتمالاً با اصطلاح SWR یا Standing Wave Ratio مواجه شدهاید.
SWR یکی از مهمترین شاخصهای سلامت سیستم آنتن است و نشان میدهد چه مقدار از توان فرستنده به آنتن منتقل میشود و چه مقدار به سمت دستگاه بازمیگردد.
تنظیم صحیح SWR باعث افزایش برد، بهبود کیفیت ارتباط و جلوگیری از آسیب دیدن تجهیزات رادیویی میشود.
تاریخچه SWR:
مفهوم( SWR) Standing Wave Ratio از زمان توسعه سیستم های رادیویی و خطوط انتقال در اوایل قرن بیستم مورد توجه مهندسان مخابرات قرار گرفت. با گسترش استفاده از فرستنده های رادیویی و آنتن ها، مشخص شد که اگر امپدانس فرستنده، کابل و آنتن با یکدیگر تطابق نداشته باشند، بخشی از انرژی به سمت فرستنده بازتاب می شود. برای اندازه گیری این بازتاب، پارامتر SWR معرفی شد.
امروزه SWR یکی از مهم ترین پارامترهای اندازه گیری در سیستم های مخابراتی، شبکه بی سیم، تجهیزات نظامی، صنایع نفت وگاز، دریانوردی، هوانوردی و رادیو آماتوری است
SWR مخفف چیست؟
SWR مخفف عبارت:
Standing Wave Ratio
است که در فارسی به آن نسبت موج ایستاده گفته میشود.
ارتباط SWR با امپدانس 50 اهم:
اکثر تجهیزات بی سیم حرفه ای مانند موتورولا، هایترا، کنوود و ایکوم با امپدانس 50 اهم طراحی شده اند. همچنین کابل های کواکسیال استاندارد مانند LMR400،RG213،RG58 و کابل هلیاکس نیز معمولا 50 اهم هستند.
اگر امپدانس آنتن نیز 50 اهم باشد، تقریبا تمام توان فرستنده به آنتن منتقل می شود و مقدارSWR به 1:1 نزدیک خواهد بود در صورت عدم تطابق امپدانس بخشی از انرژی بازتاب شده و مقدار SWR افزایش می یابد.
SWR چگونه ایجاد میشود؟
زمانی که امپدانس آنتن با امپدانس دستگاه فرستنده یکسان نباشد، بخشی از انرژی ارسالی به جای انتشار از آنتن، به سمت فرستنده بازمیگردد. این بازتاب باعث تشکیل موج ایستاده در کابل کواکسیال میشود و مقدار SWR افزایش مییابد.
چرا SWR اهمیت دارد؟
تنظیم مناسب SWR مزایای زیر را دارد:
- افزایش برد بیسیم
- کاهش تلفات توان
- جلوگیری از آسیب به فرستنده
- افزایش کیفیت ارسال و دریافت
- کاهش گرم شدن دستگاه
- افزایش عمر تجهیزات
مقدار مناسب SWR
به طور کلی:
1:1 ایدهآل
1.2 بسیار عالی
1.5 عالی
2 قابل قبول
بالاتر از 2 نیاز به بررسی
بالاتر از 3 خطرناک
دلایل بالا بودن SWR
- تنظیم نبودن طول آنتن
- خرابی کابل کواکسیال
- خرابی کانکتور
- کیفیت پایین کابل
- زنگزدگی اتصالات
- نفوذ آب به کابل
- نصب اشتباه آنتن
- وجود مانع فلزی نزدیک آنتن
- فرکانس نامناسب آنتن
چگونه SWR اندازهگیری میشود؟

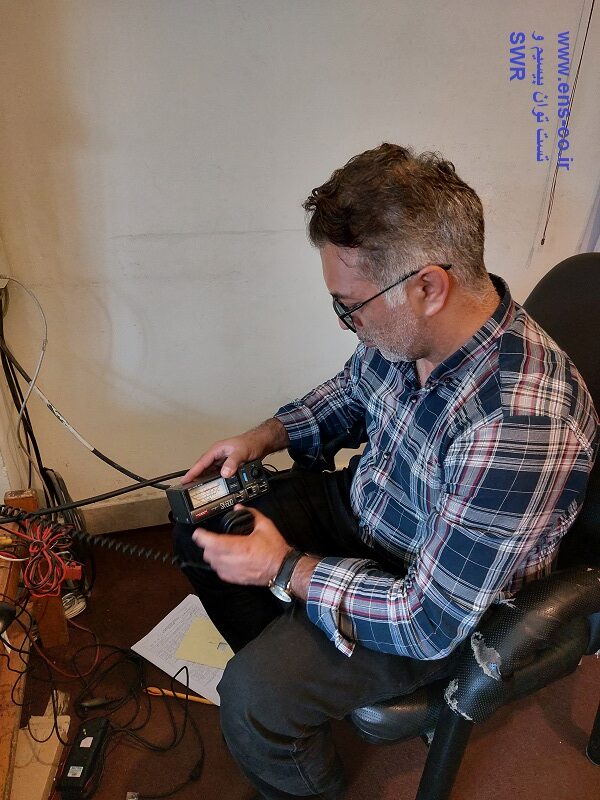

برای اندازهگیری از دستگاه SWR Meter استفاده میشود که بین بیسیم و آنتن قرار میگیرد و میزان بازتاب توان را نمایش میدهد.
چگونه SWR را کاهش دهیم؟
- استفاده از آنتن مناسب
- تنظیم طول آنتن
- تعویض کابل معیوب
- استفاده از کانکتور استاندارد
- نصب صحیح آنتن
- بررسی ارت
- استفاده از کابل کمافت
تاثیر SWR بر برد بیسیم:
هرچه SWR کمتر باشد، انرژی بیشتری از آنتن منتشر میشود و برد ارتباط افزایش پیدا میکند. در مقابل، SWR بالا موجب کاهش توان مؤثر، افت کیفیت ارتباط و احتمال آسیب به مدار خروجی فرستنده میشود.
آیا SWR بالا باعث خرابی بیسیم میشود؟
بله. در صورت ادامه کار با SWR بالا، توان بازتابی به مدار خروجی دستگاه بازمیگردد و میتواند موجب داغ شدن و در برخی مدل ها آسیب دیدن ترانزیستور یا ماژول تقویتکننده توان شود.
سوالات متداول:
SWR خوب چند است؟
بهترین مقدار 1:1 است، اما تا 1.5 نیز بسیار مناسب محسوب میشود.
آیا SWR روی برد بیسیم تاثیر دارد؟
بله، SWR پایین باعث انتقال بهتر توان و افزایش برد ارتباط میشود.
آیا هر آنتنی نیاز به تنظیم SWR دارد؟
در بسیاری از سیستمهای حرفهای، بهویژه آنتنهای قابل تنظیم، بررسی و تنظیم SWR توصیه میشود.
آیا کابل بیکیفیت باعث افزایش SWR میشود؟
بله، کابل یا کانکتور نامناسب میتواند موجب افزایش بازتاب سیگنال شود.
اشتباهات رایج:
- استفاده از آنتن خارج از باند فرکانسی
- استفاده از کابل بی کیفیت
- نصب کانکتور غیراستاندارد
- اندازه گیری SWR بدون بار مناسب
- نصب آنتن در محل نامناسب
- عدم کالیبره کردن دستگاه اندازه گیری
نتیجهگیری:
SWR یکی از مهمترین شاخصهای عملکرد سیستم آنتن در ارتباطات رادیویی است. بررسی و تنظیم صحیح آن باعث افزایش کیفیت ارتباط، کاهش تلفات انرژی و حفاظت از تجهیزات میشود. اگر از بیسیم، ریپیتر یا تجهیزات مخابراتی استفاده میکنید، اندازهگیری دورهای SWR و رفع مشکلات احتمالی، نقش مهمی در عملکرد پایدار سیستم خواهد داشت.
